一、概述

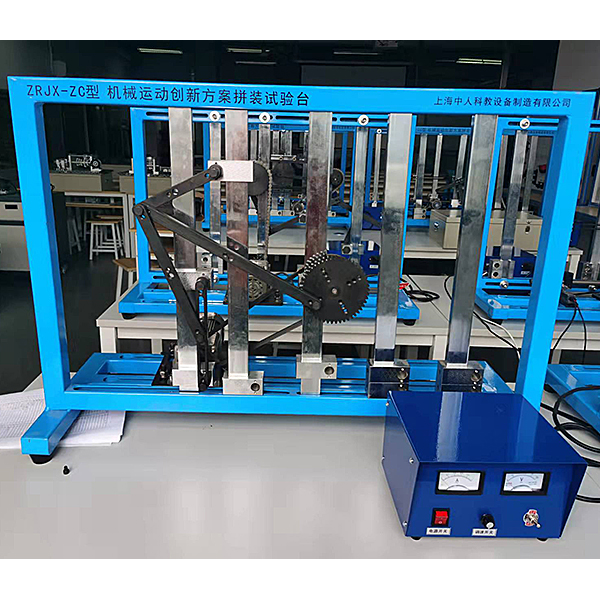

本實驗平臺是在吸收了國內教儀市場同類裝置的優點的基礎上精心設計的，它集搭建靈活，組裝方便，展示美觀于一體。是一款實用性強，供高校機械專業師生進行平面運動機構方案創新設計的平臺。
二、主要特點
1. 根據機構組成原理和桿組（包括高副桿組）迭加原理設計，能使學生通過實驗進一步掌握機構組成理論，熟悉桿組概念和機械傳動的基礎知識，為創新設計奠定良好的基礎；
2. 可組成性能各異的平面的、空間的組合機構傳動系統，有利于培養學生機構傳動系統方案的設計能務；
3. 本實驗裝置各傳動系統層次分明，連接可靠，不會產生構件之間的運動干涉或脫離，且能手動也可電動；
4. 該實驗裝置和連接方式具有設計巧妙，使用節范圍大，拆裝輕松方便，結構緊湊，元件之間的通用性好，拼裝方案多等特點。
5. 實驗臺拼裝調整靈活方便，各桿尺寸準確；
6. 實驗臺能拼裝不少于40余種的機構，拼裝的機構能靈活運動，無卡滯干涉現象。
7.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
三、實驗項目
|
1.導桿齒輪齒條機構； |
21.六桿機構； |
|
2.多桿行程放大機構； |
22.雙擺桿擺角放大機構； |
|
3.實現給定軌跡的機構； |
23.轉動導桿與凸輪放大行程機構； |
|
4.壓包機機構； |
24.起重機機構； |
|
5.飛剪機構； |
25.鑄錠送料機構； |
|
6.單缸汽油機機構； |
26.插床插削機構； |
|
7.內燃機機構； |
27.插齒機主傳動機構； |
|
8.鄂式破碎機； |
28.刨床導桿機構； |
|
9.泵； |
29.曲柄增力機構； |
|
10.攝影升降機； |
30.曲柄滑塊機構和齒輪齒條機構的組合； |
|
11.近似勻速輸出的往復運動機構； |
31.曲柄搖桿機構； |
|
12.可擴大行程機構； |
32.四桿機構； |
|
13.曲柄搖桿型插床機構； |
33.曲柄滑塊機構； |
|
14.縫紉機導線、導針機構； |
34.曲柄滑塊式送料機構； |
|
15.壓力表指示機構； |
35.曲柄搖桿與搖桿滑塊機構； |
|
16.攪拌機機構； |
36.槽輪機構與導桿機構； |
|
17.送紙機機構； |
37.凸輪起重機機構； |
|
18.卡片穿孔機的送卡機構； |
38.平壓磨切機機構； |
|
19.蒸汽機機構； |
39.鍛壓機主拆行機構； |
|
20.自動車床送料機構； |
40.雙擺桿擺角放大機構； |
|
41.起重機機構等。 |
|
四、主要技術參數
1、實驗臺機架數：4套；
2、零件主要材質：A3鋼、45#鋼；共用一套零件
3、交流帶減速器直線電機:功率: 90W 移動速度: 10mm/s行程L=390mm 1個
4、交流帶減速器電機:額定功率: 90W 輸出轉速8r/min，單相220VAC±10%，50Hz， 3個
5、控制箱：4套
6、外形尺寸：1080*350*650mm
常見問題：
1、如果我要購買機構創新組合設計實驗臺,平面及空間機構組合實驗平臺，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的機構創新組合設計實驗臺,平面及空間機構組合實驗平臺是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開機構創新組合設計實驗臺,平面及空間機構組合實驗平臺的發票，您需要提供開票資料。
3、你們的機構創新組合設計實驗臺,平面及空間機構組合實驗平臺都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
