一、概述：
公差配合示教陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。
二、技術規格：

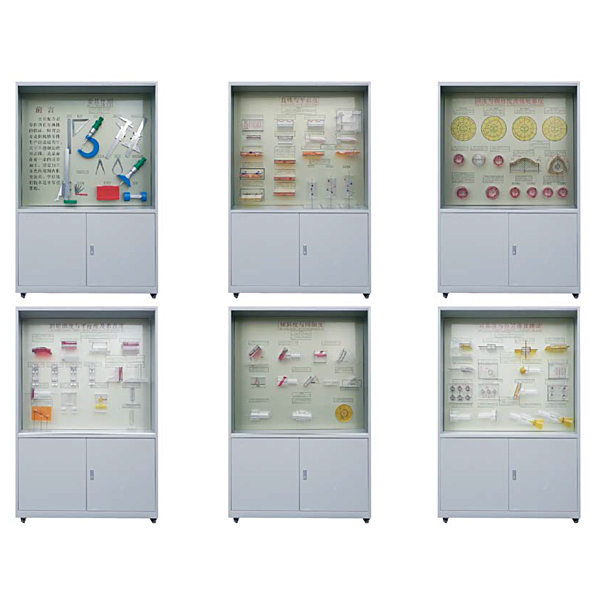

1、本陳列柜共分六個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1900mm（長×寬×高）。
2、柜體采用SPCC冷扎板焊接（或鋁木結構）而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
3、柜背設有對開門，有利維護設備和方便維修。
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
5、柜底裝有萬向輪，方便移動，符合人機工程要求。
6、模型材料采用實物、亞克力有機板與工程塑料制造。
7、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大?。x擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。
B、機械安全保護裝置實驗分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實驗，可選類別（安全輸入、安全控制、安全輸出、其他）、生產廠家、產品列表（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。安裝位置有藍色閃爍框架提醒，實驗流程：選擇安全護欄并安裝、選擇安全連鎖開關（或選擇安全光幕、安全墊、安全激光掃描儀）并安裝、選擇安全控制器并安裝至電氣控制箱、選擇安全繼電器并安裝至電氣控制箱、點擊電氣控制箱上的啟動按鈕。若進入危險區域時，系統將提示報警音，且機械對象停止工作，選擇電氣控制箱上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的安裝，正確安裝安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學生自由選擇，最終10項考核點選好后，提交確認，系統自動得出總分?jǐn)?shù)以及各考核點的得分情況。
D、軟件須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本軟件的VR安裝包方便用戶拓展為VR實驗，VR設備及軟件安裝調試不需提供。
機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、陳列柜詳細介紹：
|
序號和名稱 |
陳列柜內模型內容 |
|
第1柜：量具的使用 |
帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；外卡鉗；內卡鉗；塞規；水平儀；厚薄規。 |
|
第2柜：直線與平面度 |
直線度（1給定方向）3件；直線度（2在給定向上）一個方向；直線度（互相垂直的兩個方向）；直線度（在任意方向上）2件；平面度2件；平面度誤差判別法（1） 三個高點與一個低點；（2）兩個高點與二個低點；（3）兩個高點與一個低點；
直線度誤差判別法（給定平面內）；直線度誤差判別法（給定方向）；直線度誤差判別法（任意方向）3件； |
|
第3柜：圓度與圓柱度及線輪廓度 |
圓度2件；圓柱度；線輪廓度2件；圓度誤差判變法；最小二乘圓心；最小外接圓圓心2件；最大內接圓圓心2件；圓度最小包容區； |
|
第4柜：面輪廓度與平行度及垂直度 |
面輪廓度；平行度（1）一個方向a面對面；平行度（1）一個方向b線對面；平行度（1）一個方向c面對線；平行度（1）一個方向d線對線2件；平行度（2）互相垂直的兩個方向；平行度在任意方向上；垂直度一個方向a面對面；垂直度一個方向b線對面；垂直度一個方向c面對線；垂直度一個方向d線對線2件；垂直度（2）互相垂直的兩個方向；垂直度在任意方向上（線對面）；垂直度誤差判別法。 |
|
第5柜：傾斜度與同軸度 |
傾斜度在給定方向上a面對面；傾斜度在給定方向上b面對線；傾斜度在給定方向上c線對線3件；傾斜度在任意方向上線對面；同軸度3件。 |
|
第6柜：對稱度與位置及跳動 |
對稱度a面對面；對稱度b線對面2件；對稱度面對線；對稱度線對線；位置度1點的位置度2件；位置度2線的位置度2件；位置度2在任意方向上2件；面的位置度；復合位置度；圓跳動1徑向圓跳動2件；斜向圓跳動2件。 |
注：柜上玻璃屬易碎品，由需方單位自配；
常見問題：
1、如果我要購買公差配合示教陳列柜,公差配合語音講解陳列柜，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的公差配合示教陳列柜,公差配合語音講解陳列柜是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開公差配合示教陳列柜,公差配合語音講解陳列柜的發票，您需要提供開票資料。
3、你們的公差配合示教陳列柜,公差配合語音講解陳列柜都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
