一、產品簡介

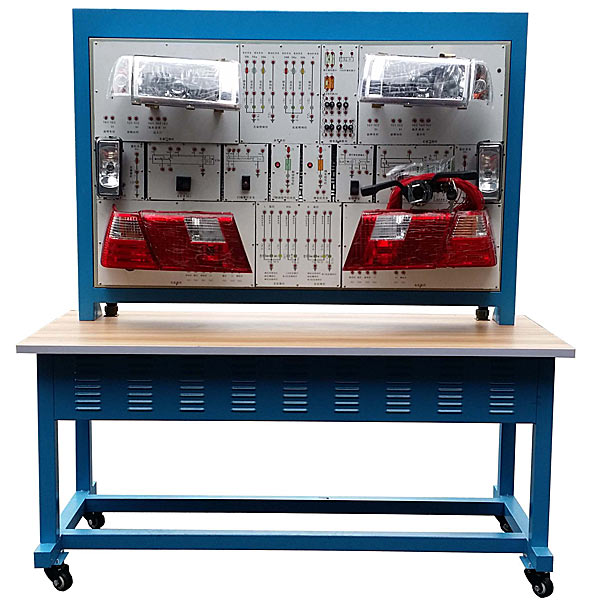

該設備采用汽車外部燈光系統實物為基礎，充分展示汽車外部燈光系統的組成結構和工作過程。
適用于學校對汽車燈光系統理論和維修實訓的教學需要。
二、功能特點
1.系統元器件插接好線后，真實可運行的汽車外部燈光系統，充分展示汽車外部燈光系統的組成結構。
2.操縱開關，可真實演示汽車外部燈光系統的工作過程。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析汽車燈光系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車外部燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7.鋼木組合結構,美觀大方。
8.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、技術參數
外形尺寸：1600×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：50*50*3mm
實訓臺面：膠壓50mm木制品帶光滑表面；
移動腳輪：100*60mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖; |
套 |
1 |
|
2 |
點火開關 |
|
個 |
1 |
|
3 |
組合開關 |
|
套 |
1 |
|
4 |
左右霧燈 |
|
套 |
1 |
|
5 |
左右前照燈 |
|
套 |
1 |
|
6 |
左右轉向燈 |
|
套 |
1 |
|
7 |
左右小燈 |
|
套 |
1 |
|
8 |
左右組合尾燈 |
|
套 |
1 |
|
9 |
牌照燈 |
|
套 |
1 |
|
10 |
燈光開關 |
|
套 |
1 |
|
11 |
危險燈開關 |
|
套 |
1 |
|
12 |
倒車燈開關 |
|
套 |
1 |
|
13 |
剎車燈開關 |
|
套 |
1 |
|
14 |
移動臺架(帶自鎖腳輪裝置) |
16000×700×1700mm(長×寬×高)
鋼木組合結構
膠壓50mm木制品帶光滑表面； |
臺 |
1 |
|
15 |
故障模擬與排除裝置 |
|
套 |
1 |
|
16 |
燈光系各類繼電器 |
|
套 |
1 |
|
17 |
電源變壓器及附件 |
|
套 |
1 |
|
18 |
漏電保護開關 |
|
套 |
1 |
|
19 |
實驗插接線 |
|
套 |
1 |
