一、產品簡介

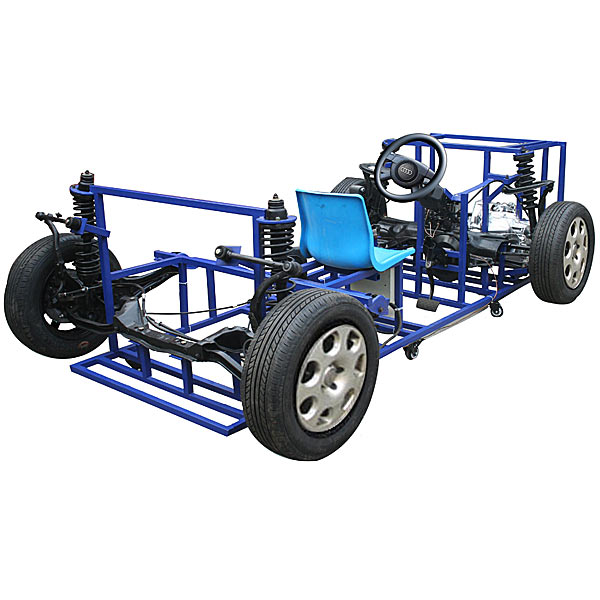

該設備采用 汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。
包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
適用于學校對底盤各系統的理論和維修實訓的教學需要。
二、功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器：點擊進入后自動跳轉到edrawings界面，模型均為三維模型，通過點擊零部件顯示零部件名稱，可360°全方位旋轉、放大、縮小、平移，同時可通過移動零部件功能，將整個減速器進行拆卸組裝，同時可以選擇主頁按鈕回到減速器最初始的狀態。圓錐齒輪減速器、一級圓柱齒輪減速器增加了插入橫斷面功能，可自由拖動橫斷面觀察減速器內部結構。
B.軸系結構的設計及虛擬拆裝界面可選零件認知、拆裝演示、實戰操作。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維模型與零件名稱，任意零件均可進行360°旋轉
2、拆裝演示：內置2個案例，將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱，設有拆卸與裝配按鈕，功能由軟件自動完成軸系結構拆卸與裝配。三維場景均可進行360°全方位旋轉、放大、縮小、平移。
3、實戰操作：三維零件整齊擺放于桌面，由學生手動選擇對應的零件并移動至軸系結構上，擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯示零件名稱。
C、常見機械機構設計與仿真可選鉸鏈四桿機構設計與分析、I\II型曲柄搖桿機構設計與分析、偏置曲柄滑塊機構設計與分析、曲柄擺動導桿機構設計與分析、鉸鏈四桿機構軌跡綜合、偏心直動滾子推桿凸輪、對心直動平底推桿凸輪。
1、各個機構應當能輸入相對應的參數，由軟件自動計算參數，并可進行運動仿真和自動繪制曲線圖。
D、機構資源庫可選平面連桿機構11種、凸輪機構5種、齒輪機構6種、傳動機構8種、加緊機構11種、輪系機構6種、其他機構（機械設備模擬）8種
E、汽油機發動機的虛擬拆裝可選曲軸箱裝拆演示、曲軸箱虛擬裝配、配氣系裝拆演示、配氣系虛擬裝配
1、曲軸箱裝拆演示與配氣系裝拆演示均設有拆卸按鈕、裝配按鈕、重新開始、分解觀察按鈕，將鼠標移動到某一零件位置時，該零件自動放大，并顯示零件名稱，功能由軟件自動完成軸系結構拆卸與裝配。使用分解觀察按鈕時，曲軸箱或配氣系三維模型自動展示爆炸圖，可進行360°全方位旋轉、放大、縮小、平移
2、曲軸箱虛擬裝配與配氣系虛擬裝配的三維零件均整齊擺放于桌面，均由學生手動選擇對應的零件并移動至機構上，當擺放順序正確且位置正確時零件才能安裝上去，設有重新開始按鈕，方便學生重新進行虛擬實驗。將鼠標移動到某些零件位置時，自動顯示零件名稱。
三、技術規格
外形尺寸：3000×1700×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
傳動系統 |
|
套 |
1 |
|
2 |
轉向系統 |
|
套 |
1 |
|
3 |
制動系統 |
|
套 |
1 |
|
4 |
行駛系統 |
|
套 |
1 |
|
5 |
離合器 |
|
套 |
1 |
|
6 |
變速器 |
|
套 |
1 |
|
7 |
前后橋/懸架 |
|
套 |
1 |
|
8 |
換檔機構 |
|
套 |
1 |
|
9 |
減速電動機 |
|
只 |
1 |
|
10 |
單相交流電動機 |
|
只 |
1 |
|
11 |
漏電保護開關及附件 |
|
套 |
1 |
|
12 |
司機座椅 |
|
套 |
1 |
|
13 |
鋼制臺架 |
約3000×1700×1500mm(長×寬×高) |
臺 |
1 |
常見問題：
1、如果我要購買汽車綜合底盤實訓臺,車輛底盤綜合實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的汽車綜合底盤實訓臺,車輛底盤綜合實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開汽車綜合底盤實訓臺,車輛底盤綜合實訓裝置的發票，您需要提供開票資料。
3、你們的汽車綜合底盤實訓臺,車輛底盤綜合實訓裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
