液壓正面吊實訓臺

液壓正面吊實訓臺,工程機械實訓裝置回轉作業，抓舉橫梁提升同時平臺回轉；（配馬達旋轉平臺），咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 高級維修電工實驗裝置

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

產品詳情

中人教儀廠是專業生產液壓正面吊實訓臺，工程機械實訓裝置及配件的廠家,生產的液壓正面吊實訓臺，工程機械實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：液壓正面吊實訓臺
ZRYY-ZMD液壓正面吊實訓臺
液壓正面吊是集裝箱裝卸用的一種機械，它廣泛應用于港口、鉄路、公路運輸作業。目前中小型正面吊幾乎全部采用液壓傳動。液壓正面吊具有體積小、重量輕、操作靈活方便、提升力大、易于實現過載保護和室內操縱等優點。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械以及運輸機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。

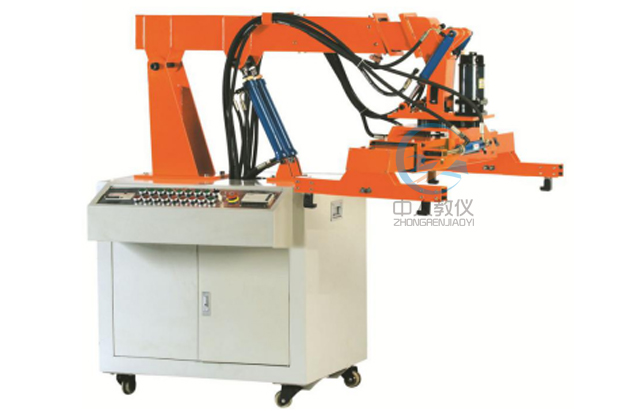

液壓正面吊實訓臺,工程機械實訓裝置

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、正面吊機械演示控制實驗
1）抓舉作業，抓舉集裝箱實驗；
1）提升作業，主臂和伸縮臂復合進行工作實驗；
2）回轉作業，抓舉橫梁提升同時平臺回轉；（配馬達旋轉平臺）
3）返回，平臺回轉、主臂和伸縮臂配合回到初始位置。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、工程機械實訓裝置采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、正面吊機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、正面吊機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。

四、主要技術參數

電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1550×650×1800mm

五、正面吊實驗臺的配置清單

序號	名稱	規格型號	數量	廠家	備注
液壓站
1	電機	M3P4H523	1	捷佳
2	變量葉片泵	VAI-15F-A3	1	朝田液壓
3	油箱	40L	1	中人教儀
4	油位指示計	YWZ-150	1	浙江東甌
5	回油濾油器	WU-160×100J	1	浙江金洋
6	空氣濾清器	EF-25	1	浙江金洋
7	液壓油	32#	1	中人教儀
8	油路板集成塊		1	中人教儀
液壓控制元件
9	油缸	M0B30/16/300LB	3	上海正控
10	軸向柱塞液壓馬達	10MCY14-1B	1	寧波
11	三位四通電磁換向閥	D5-02-3C2	2	朝田液壓
12	疊加單向閥	MCA-02	1	朝田液壓
正面吊機械模塊1（挖掘機械）
13	抓舉橫梁		1套	中人教儀
14	主臂		1	中人教儀
15	伸縮臂		1	中人教儀
16	回轉機械		1套	中人教儀
17	帶減速調速電機	220V 120W	1臺	歐鵬電機
測控元器件
18	PLC	FX1S-20MR	1	三菱
19	PLC通訊電纜		1	三菱
20	接近開關	LJ12A3-4-Z/BX	2	長豐電子
21	中間繼電器	HH54P	8	前進電器	DC24V
22	接觸器	CJ20-25	3	德力西	20A 220V
23	三相漏電保護開關	DZ47LE	1	德力西	C20
24	塑料外殼式斷路器	DZ108-20	2	德力西	6.3-10A
25	單極斷路器	DZ47-63	2	德力西	C6 1P
26	單極斷路器	DZ47-63	2	德力西	C3 1P
27	緊停按鈕	LAY50-11Z	1	上海雙科
28	自鎖帶燈按鈕	LAY50-11DT/24	4	上海雙科
29	兩檔旋鈕	LAY50-11X2	2	上海雙科
30	信號燈	NXD-211	8	上海雙科	24V
31	開關電源	HS-150-24	1	上海明緯
32	普通按鈕	CAY50-11	4	上海雙科
33	二極管	ZN4007	6	MIC	200V
34	電器控制模塊		1	中人教儀
軟件與文檔資料
35	PLC編程軟件		1	三菱
36	PLC編程手冊		1	三菱
37	使用說明書		1	中人教儀
38	實驗指導書		1	中人教儀
39	裝箱單		1	中人教儀
輔助元件
40	三通接頭	M16×1.5	3	中人教儀
41	三通接頭	M14×1.5	3	中人教儀
42	耐壓膠管		4	上海
43	防震壓力表	YTN60 （0-10MPa 2.5級）	3	紅旗
44	液壓閥過渡集成塊		2	中人教儀	鋁合金和PVC組合模塊
配套工具
45	活動扳手	10，，	1	上海
46	內六角扳手		1	上海
47	開口扳手	8-10	1	上海
48	開口扳手	12-14	1	上海
49	開口扳手	17-19	1	上海
50	螺絲刀（一字、十字）	6，，	各1	上海
51	螺塞	M10×1	10	上海
52	尖嘴鉗		1	上海
53	工具盒		1	上海
54	防塵罩		1	中人教儀
易損件
55	組合墊	φ10	10	浙江
56	O型圈		20	昆山
57	O型圈		10	昆山
58	O型圈		10	昆山
59	生料帶		1	蘇州
實驗操作臺
60	正面吊機械	1200×900×700mm	1	中人教儀
